TSV系列

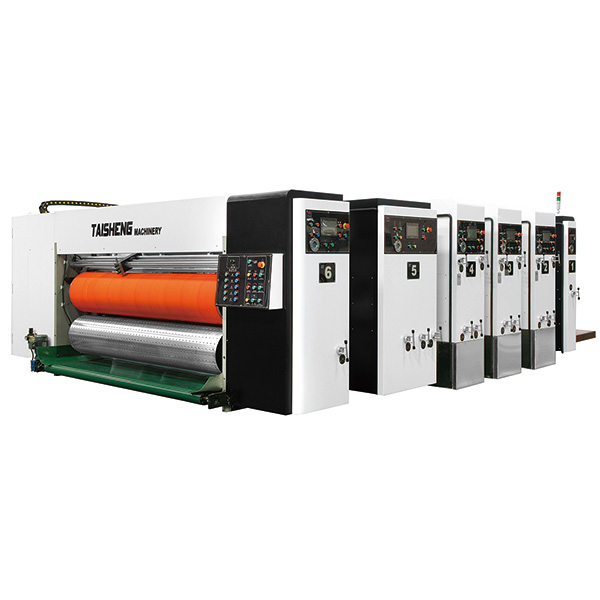

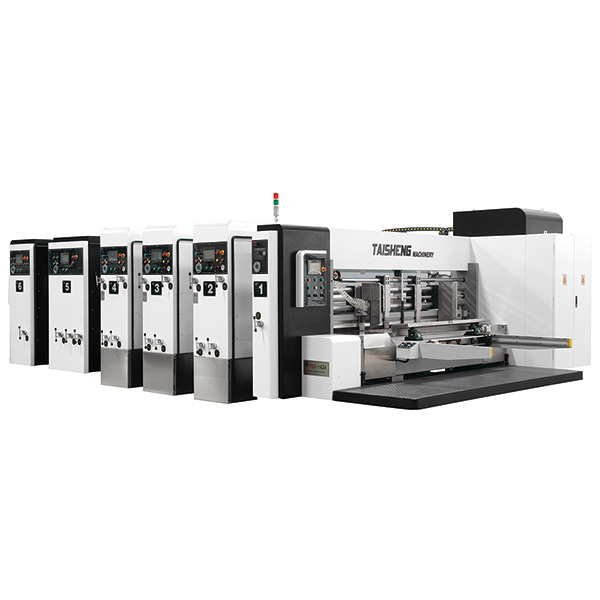

TSV-1 前缘送纸高速印刷开槽模切机

产品详情

整机功能介绍

该产品能一次性完成纸板的多色印刷、分切、压线、修边、开槽、切角、模切、打孔等多道工序。

Performance Characteristics of The Whole Machine

The product can complete the board multicolor printing, slitting indentation, trimming, slotting, corner cutting, die-cutting, drilling and other multi-channel program.

整机功能介绍

该产品能一次性完成纸板的多色印刷、分切、压线、修边、开槽、切角、模切、打孔等多道工序。

Performance Characteristics of The Whole Machine

The product can complete the board multicolor printing, slitting indentation, trimming, slotting, corner cutting, die-cutting, drilling and other multi-channel program.

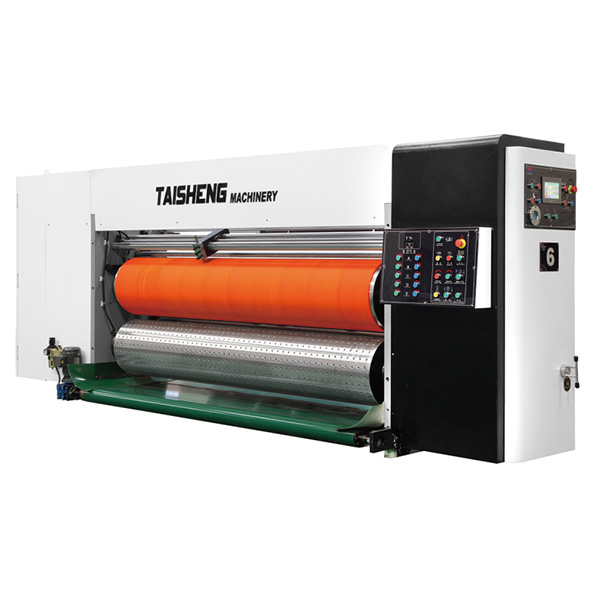

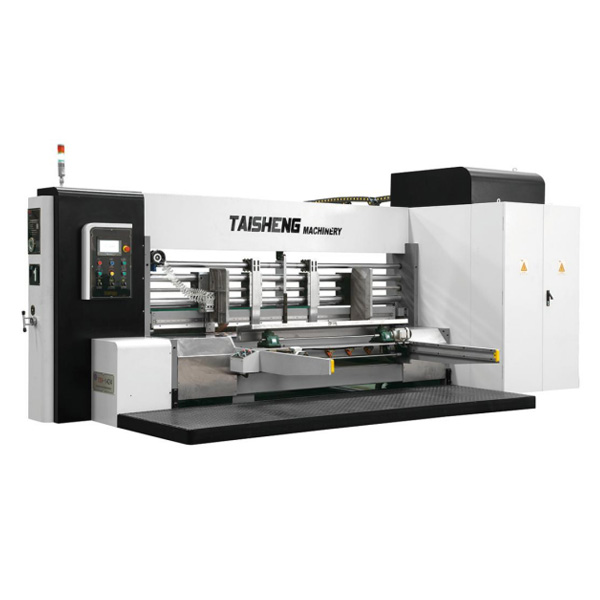

前缘式送纸系统

1）前缘吸风送纸系统，操作简便、精确度高（采用意大利技术）。
2) 7.5KW高压离心风机，可以根据纸板翘曲程度变频调控风压，确保翘曲纸板、薄纸板高速准确传送。
3) 左右侧挡板位置由丝杆带动电动调节。
4) 前挡板上下间隔位置同步调节。
5）隔张送纸装置，可根据需要选择隔张送纸。保证较大规模纸板也能加工。
6) 安装7英寸触摸显示屏，可以自动显示生产数量、生产速度，可设置生产数量。
7) 开槽部装有联锁控制开关，实现急停、停送或回复送纸。

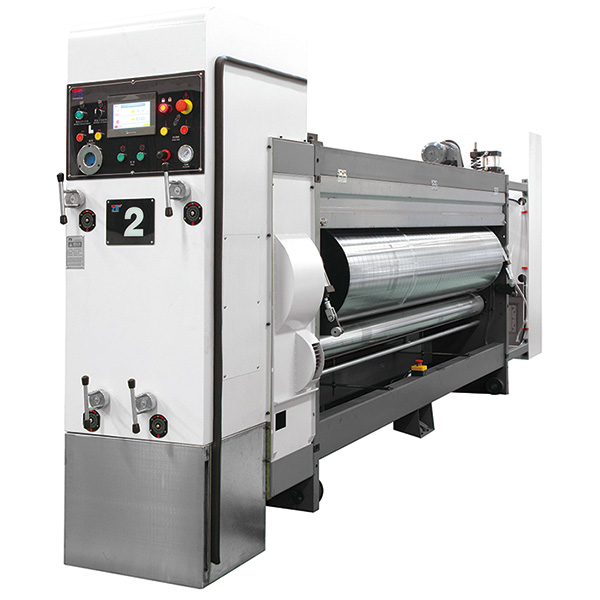

印刷部

项目	说明
1、印刷辊	1) 优质钢制作，表面磨削，镀硬铬。静平衡校正，运转平稳，适应高速运转。
	2) 辊身水平方向和圆周方向刻制基准刻线，方便对版。
	3) 棘轮固定式卷板轴，适合标准挂板条，实现快速换版。
	4) 电动360°正反调整印刷辊，数字自动显示调整量。
	5) 安装脚踏开关控制装版滚筒正反转，方便换版。
	6) 自动归零功能。
	7) 印刷辊轴向电动调整，最大移动量为左右10mm，响应自动归零指令。
2、网纹辊	1) 专业厂家制作，确保质量。
	2) 金属网目数：从180-300线由客户选配。
	3) 气压式网纹辊自动升降装置和空转装置。
	4) 可选配陶瓷辊。
3、橡胶辊	1) 专业厂家制作，确保质量。
	2) 超越离合器和自动空转装置，防止油墨干固。
	3) 橡胶辊腰鼓型中高，确保匀墨质量。
	4) 快速间隔微调自锁装置，保证上墨均匀。
	5) 匀墨胶辊独立驱动机构，确保匀墨质量。
4、相位固定系统	气动式刹车装置。机组离合或相位调整，传动齿轮原啮合点不变。
5、归零装置	自动归零装置，以保证机组有统一的调整基准，减少纸板浪费。

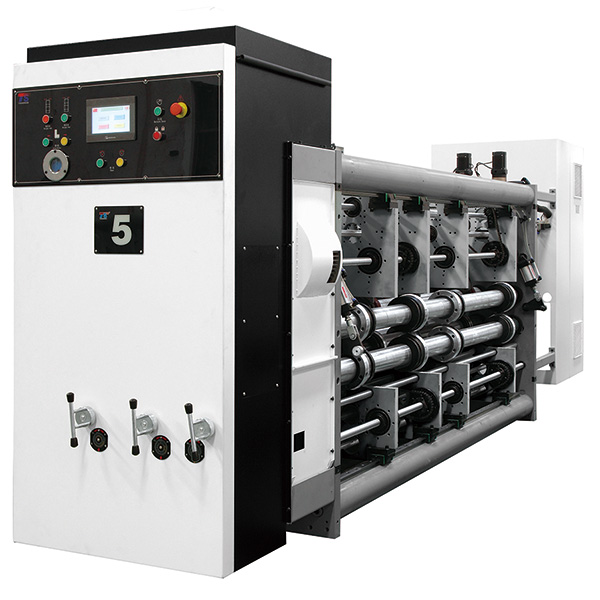

开槽部

项目	说明
1.预压轮	1) 配有四组压线轮。
	2) 压线轮与开槽刀盘位置轴向同步调整。
	3) 配有预压轮可以有效地防止纸板压破现象。
2.分纸/开槽刀座	1) 优质合金钢热处理齿形开槽机，专业厂家制造，确保质量。
	2) 表面研磨镀铬，移动平稳。
	3) 开槽、压线轮、位置轴向联动调整。
	4) 开槽中刀可以移动，适合生产大规格双片箱。
	5) 采用独特弹屑式除屑装置，降低成本，寿命长。
	6) 储存订单可达999个，自动对位精确高效。

模切部

1)进口优力胶垫。

2) 国际标准式模切滚筒构造（滚筒直径、安装螺孔水平和圆周间距），方便客户订做刀模版。

3) 优力胶垫自动修复功能，保证胶垫可以多次修复使用，降低使用成本。
